Kurzbeschreibung der Scharenprogramme
(siehe auch Tonnengaube)
| Zu allen Scharenprogrammen | |
|
Ein-/Ausgaben Hauptfenster für die Steuerung der Programme. |
Verlegeplan für die Montage vor Ort. |
|
Kommission Angaben zur Zuordnung der Ausgaben. |

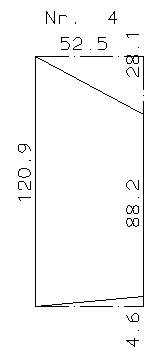

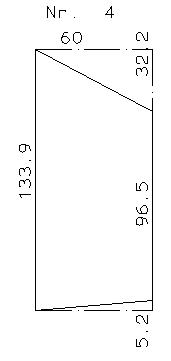

Einzelscharen Maßstäbliche Ausgabe der Einzelscharen. |
|
Maßeingaben Allgemeine Angaben für die Maße und Vorgaben. |
Schema Schematische Ausgabe aller Maße jeder Schar. |
|
Scharenbreite Bandbreite / Maße der Längsfalze eingeben. |
Materialberechnung Maße der Fläche, Materialbedarf, Einfalzverlust. |
|
Paßscharen Längsfalze an Durchdringungen anpassen. |
Projektdaten Projekte speichern / verwalten. |
Sie können auch die Beschreibungen zu allen Modulen herunterladen: Beschreibungen für die Scharenberechnung.
Die Ausgaben erfolgen bei allen Module nach dem gleichen Schema. Die Maßeingaben. sind dagegen für verschiedener Flächen konzipiert, auf diese zugeschnitten und daher unterschiedlich.
Informationen zu den einzelnen Modulen erhalten Sie auf der Seite Module (Scharen).
zur Startseite
|

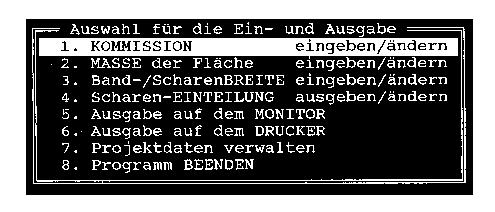

Steuerung der Ein- /Ausgaben Bei allen Scharenmodulen ist die Ein- und Ausgabemaske gleich. Zu jedem Punkt werden online Hilfen angezeigt, die Programme sind somit selbsterklärend.
|
Informationen zu den einzelnen Punkten: Eingaben: Kommission Maßeingaben Scharenbreite Optionen: Paßscharen Ausgaben: Verlegeplan Einzelscharen Schema Materialwerte Speichern: Projektdaten |
|
Festlegen von Kommissionsangaben Zu jedem Teil einer Fläche können Angaben festgelegt werden, die die Zuordnung der Teile bei der Fertigung und Montage erleichtern. |
Angaben zur Baustelle, |
|
Maße und Vorgaben festlegen Die Maßeingaben sind bei den einzelnen Flächen unterschiedlich und bei den Modulen für Scharen in den Skizzen dargestellt. Bei allen Flächen ist die Seite 1 unten, die anderen sind im Uhrzeigersinn nummeriert. Am Rand der Flächen können Zugaben (Auf- oder Einkantungen) angegeben werden Die Richtung, die Lage der Längsfalze sowie die Falzrichtung kann ebenfalls festgelegt werden. |
|
|

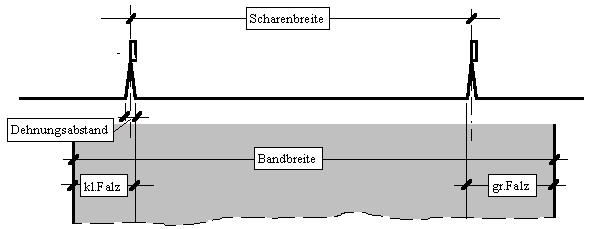

Ändern der Band- bzw Scharenbreite Die Bandbreite sowie die "normalen" Zugaben für die Längsfalze werden - für das verwendete Standart-Maß - eingegeben und stehen dann immer zur Verfügung (können aber immer geändert werden). Vorgaben: Bandbreite 60 cm, Falzzugaben 4,5 und 3,5 cm Dehnungsabstand in jedem Falz 0,5 cm, Somit ist die Scharenbreite 52,5 cm
|
|
Festlegen von Paßscharen Innerhalb der Flächen können (außer bei Gauben) Paßscharen eingeplant werden. Das heißt, die Breite beliebig vieler Scharen ist frei wählbar. Dadurch kann die Lage der Längsfalze an vorhandene Durchdringungen der Fläche angepaßt werden. Durch Ändern einer oder mehrerer Scharen kann z.B. in der Trapezfläche rechts auch der Zwickel ganz links unten wegfallen. |
|
|

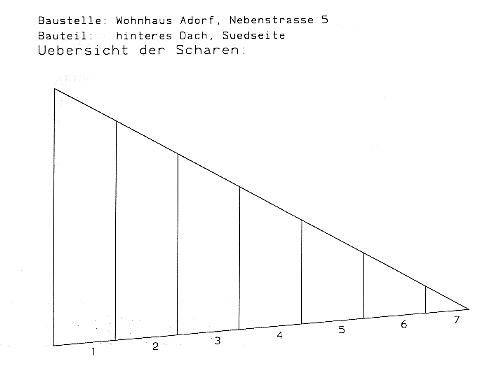

Ausgabe eines Verlegeplans Um die Montage vor Ort zu erleichtern, kann für die Flächen (außer bei Gauben) ein Verlegeplan ausgegeben werden. Das ist vor allen Dingen dann sinnvoll, wenn eine oder mehrere Paßscharen eingeplant worden sind. Außerdem kann eine Übersichtsskizze (ohne Maße, siehe unten) ausgegeben werden. |
Im Verlegeplan werden ausgegeben: Die Breite der Scharen (ev. auch geänderte Werte), Die Abstände der Längsfalze von der Bezugsachse aus. Die Kommisionsangaben. |
|

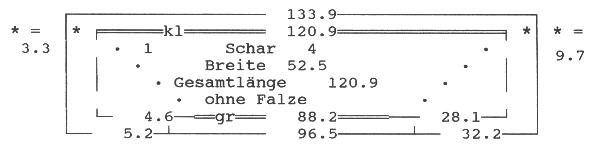

Bei dieser Ausgabe wird für jede Schar ein Schema
ausgegeben, in dem alle Maße ausgedruckt sind: • Im inneren Kasten die Maße der Deckfläche, • im äußeren die Zuschnittmaße Im inneren Kasten ist noch die Falzrichtung vermerkt |
Zusätzliche Angaben • Die Bandlänge jeder Schar, • Der Winkel für den Schrägschnitt rechts und links, • Die Kommissionsangaben, • falls gewünscht der Materialbedarf und der Verschnitt |
|

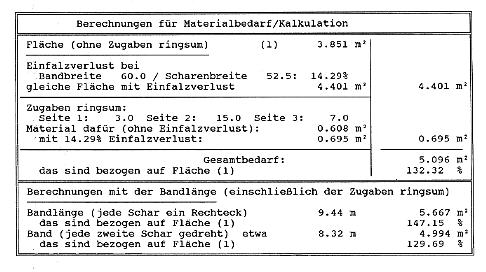

Berechnungen für die Kalkulation
|
Obere Zeilen: Material für • Gedeckte Fläche in m² • Einfalzverlust in m² und Prozent • Zugaben ringsum in m² • Gesamtmaterial kalkulatorisch Untere Zeilen: • Materialberarf, wenn jede Schar aus einem vollen Rechteck zugeschnitten wird. |
|
Speichern der Projektdaten Die Werte jeder Fläche bei den verschiedenen Modulen können auf der Festplatte gespeichert werden. Es ist also möglich, auf frühere, ähnliche Pojekte zuzugreifen. |
|
