Module für Abwicklungen
Bitte beachten Sie die Hinweise auf der Seite "Abwicklungen".
Bitte beachten Sie die Hinweise auf der Seite "Abwicklungen".
Es gibt acht Module für Abwicklungen. Jedes Modul ist selbständig lauffähig, Sie können also die Module nach Ihrem Bedarf beliebig zusammenstellen.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Eine ausführliche Beschreibung zu jedem Modul finden Sie auf dieser Seite weiter unten. Allgemeine Informationen zu den Abwickelmodulen unter Abwicklung.
zur Startseite
|
Modul ROHR • Segmentbogen • Rohrwinkel Wahlmöglichkeiten: • Rohrdurchmesser • Winkel • Nahtlage • Rohrlängen Beim Segmentbogen zusätzlich: • Anzahl der Teile des Bogens • Radius für den Bogen Skizzen rechts oben: Segmentbogen 90° mit drei Zwischenteilen. Skizzen rechts unten: 45°-Rohrwinkel |
|
|
Modul RINNE • Halrunde Rinnen • Kastenrinnen • Innen- oder Außenwinkel Wahlmöglichkeiten: • Rinnenart • Rinnengröße • Winkel • Länge der Rinne Alle Maße für Standard-Rinnen (z.B. für eine halbrunde Rinne, Zuschnitt 333 mm) sind im Programm vorgegeben, können aber beliebig verändert werden. Skizzen rechts oben: Halbrunde Rinne mit Vermaßung Skizzen rechts unten: Kastenrinne in Standard-Form |
|
|
Modul ABZWEIGE • Rohrabzweige Wahlmöglichkeiten: • Die Durchmesser beider Rohre • Winkel der Achsen zueinander • Nahtlage und Länge des abzweigenden Rohrs • seitlicher Achsversatz Skizzen rechts oben: 90°-Abzweig, beide Durchmesser gleich Skizzen rechts unten: 60°-Abzweig, abzweigender Durchmesser kleiner, Achsen seitlich versetzt |
|
|
Modul ELLIPSE • Ellipsen • die Fläche bei schräg geschnittenen Rohren Wahlmöglichkeiten: • Bei Ellipsen: Großer und kleine Durchmesser der Ellipse • Bei Rohrschnitten: Rohrdurchmesser und Winkel des schrägen Schnitts Hinweis: Man erhält nicht nur die "Deckel"-fläche (wie in der Skizze rechts), sondern auch den Lochausschnitt z.B. für eine Dachscheibe. |
|
|
Modul KUGEL • Kugeln und • Ellipsoiden, die aus Einzelteilen zusammengesetzt werden Wahlmöglichkeiten: • Durchmesser in der Senkrechten • Durchmesser in der Waagrechten • Anzahl der Teile, aus der die Kugel zusammengesetzt werden soll. Hinweis: Wenn der senkrechte und der waagrechte Durchmesser unterschiedlich eingegeben werden, erhält man einen entweder hoch- oder flachovalen Ellipsoid. |
Zusammengesetzter Ellipsoid auf einem Gartenpavillon. Material: Kupferblech, vergoldet. |
|
Modul KEGEL • Übergänge rund/rund (geometrisch gesehen nicht immer ein Kegel) Wahlmöglichkeiten: • unterer Durchmesser (D) • oberere Durchmesser (d) • Höhe bis zum Mittelpunkt des oberen Kreises (H) • eventuell der Winkel der oberen zur unteren Fläche (W) • Nahtlage Hinweis: Die obere Fläche kann zur unteren versetzt angeordnet werden (V1 und V2). |
|
|

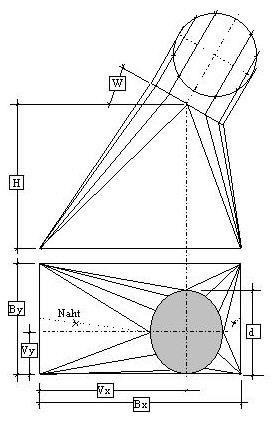

Modul ÜBERGANG • Übergänge rechteckig/rund Wahlmöglichkeiten: • Länge und Breite der unteren Fläche (Bx und By) • oberere Durchmesser (d) • Höhe bis zum Mittelpunkt des oberen Kreises (H) • eventuell der Winkel der oberen zur unteren Fläche (W) • Nahtlage (vier Möglichkeiten) Hinweis: Die obere Fläche kann zur unteren versetzt angeordnet werden (Vx und Vy). Der Zuschnitt kann einteilig ausgegeben werden, kann aber auch in zwei oder vier Teile aufgeteilt werden. |
|
|
Modul PROFIL • Winkelabwicklungen in beliebigen Profilen • für Körper mit regelmäßigem Grundriss (z.B. Rinnenkästen) Eine Profillinie wird vermessen und in einer Maske in den PC eingegeben. Mit diesem Profil können dann beliebige Winkel oder Körper mit z.B. 6-, 8- oder 12-eckigem Grundriss abgewickelt werden. Hinweis: Der Rinnenkessel links oben in der Ecke ist ebenfalls mit diesem Programm abgewickelt worden. |
|
