Module für die Scharenberechnung

Bitte beachten Sie das neue, verbesserte Modul speziell zur Berechnung der Scharen bei Gauben.

Es gibt sechs Module für die Scharenberechnung bei verschiedenen Flächen. Jedes Modul ist selbständig lauffähig, Sie können also die Module nach Ihrem Bedarf beliebig zusammenstellen.

Module zur Scharenberechnung
Gaubenbacken Seitenbacken bei Gauben und Kaminbekleidungen.	Viereckflächen Flächen mit 4 Seiten, eine parallel zu den Scharen.
Walmflächen Dreieckfläche, keine Seite parallel zu den Scharen.	Trapezfächen Viereckfläche, keine Seite parallel zu den Scharen.
Dreieckflächen Fläche mit 3 Seiten, eine parallel zu den Scharen.	Tonnengauben Für Deckscharen und Kehlen bei Tonnengauben.

Eine ausführliche Beschreibung zu jedem Modul finden Sie auf dieser Seite weiter unten.

Allgemeine Informationen zu allen Scharenprogrammen finden Sie auf der Seite Scharen


zur Startseite

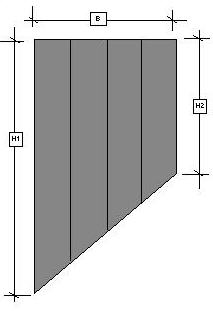

Modul GAUBE Anwendbar für: • Seitenbacken bei Dachgauben • bei Schleppgauben und Gauben mit Walmdach o.ä. Wahlmöglichkeiten: • Maßeingabe mit 3 Seiten (oder mit 2 Seiten/1 Winkel oder mit 1 Seite/2 Winkel • Zugaben an den drei Seiten • Breite der ersten Schar (Paßschar) • Falzrichtung • linke/rechte Seite Hinweis: In diesem Modul ist neben der Berechnung von Gauben (Skizze oben) die Berechnung von Kaminbekleidungen enthalten (Skizze unten). Dabei wird die Anzahl der Scharen gewählt; das Programm berechnet die erforderliche Breite und den Zuschnitt der Teile (auch für Vorder- und Hinterseite). Seitenanfang     nach unten     nach oben
Modul WALM Anwendbar für: • Walmflächen • alle dreieckigen Flächen, bei denen die Falze nicht parallel zu einer Seite verlaufen Wahlmöglichkeiten: • Maßeingabe der 3 Seiten • Lage der Falze • Richtung der Falze • Zugaben an den drei Seiten • Falzrichtung Hinweis: bei diesem Modul können beliebig viele Paßscharen definiert werden. Skizzen rechts: Walmfläche mit schräg laufenden Falzen Seitenanfang     nach unten     nach oben

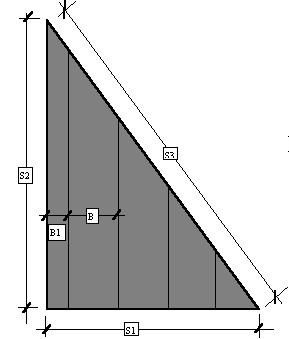

Modul DREIECK Anwendbar für: • jede beliebige dreieckige Fläche, bei der die Falze parallel zu einer Seite verlaufen. Wahlmöglichkeiten: • Maßeingabe der 3 Seiten • Breite der ersten Schar (hier links) • Zugaben an den drei Seiten • Falzrichtung Hinweis: bei diesem Modul können beliebig viele Paßscharen definiert werden. Skizzen rechts: Dreieckfläche; die Falze laufen parallel zur linken Seite. Hier kann eine weiter Fläche angeschlossen werden. Seitenanfang     nach unten     nach oben
Modul VIERECK Anwendbar für: • jede beliebige viereckige Fläche, bei der die Falze parallel zu einer Seite verlaufen. Wahlmöglichkeiten: • Maßeingabe der 4 Seiten • Eine Diagonale, einen Winkel oder ein Schrägmaß • Breite der ersten Schar (hier rechts) • Zugaben an den vier Seiten • Falzrichtung Hinweis: Es sind beliebig viele Paßscharen möglich. Skizzen rechts: Viereckfläche; die Falze laufen parallel zur rechten Seite. Hier kann eine weiter Fläche angeschlossen werden. Seitenanfang     nach unten     nach oben
Modul TRAPEZ Anwendbar für: • jede beliebige viereckige Fläche, bei der die Falze nicht parallel zu einer Seite verlaufen. Wahlmöglichkeiten: • Maßeingabe der 4 Seiten • die Länge der Scharen (Maß "L") • die Richtung der Falze (Maß "A") • die Lage der Falze (im Bezug zur Länge "L") • die Zugaben an den vier Seiten • die Falzrichtung Hinweis: bei diesem Modul können beliebig viele Paßscharen definiert werden. Skizzen rechts: Trapezfläche; die Falze laufen schräg auf die Seite S1 zu. Seitenanfang     nach unten     nach oben
Modul TONNE Anwendbar für: • die Berechnung der Deckscharen und • die Berechnung der Kehle bei Tonnengauben mit halbkreis- oder segmentförmigem Querschnitt Hinweis: Dieses Modul ist auf der Seite Tonne ausführlich beschrieben Skizze rechts: Tonnengaube mit den Maßen, die eingegeben werden müssen. Seitenanfang          nach oben

---
